Таблицы нагрузок и отчеты по испытаниям

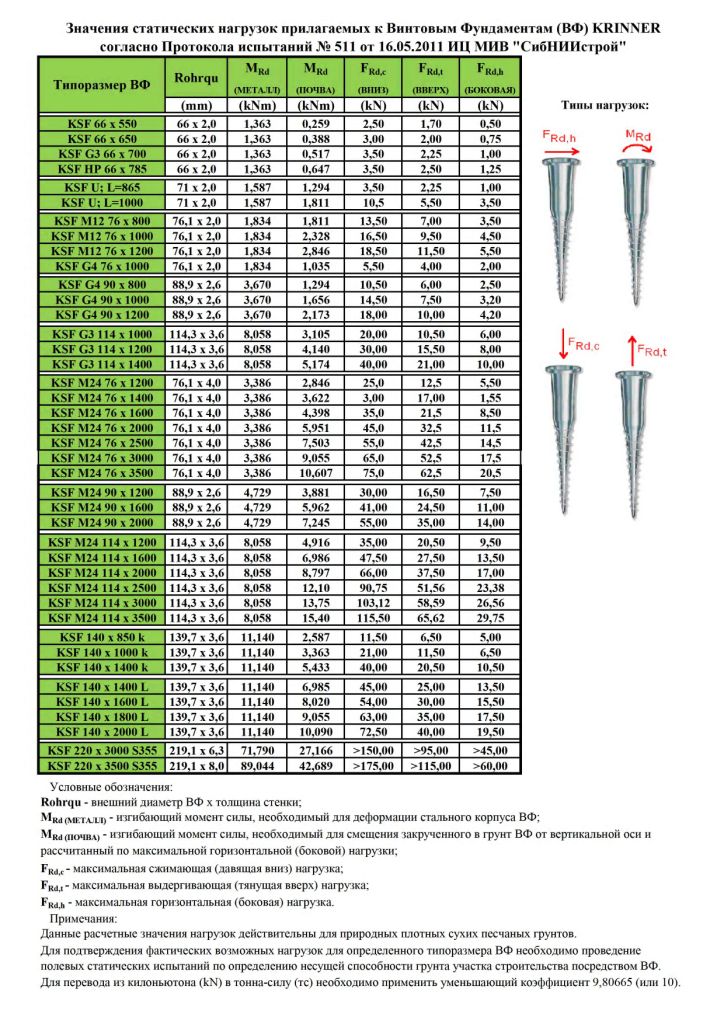

1. Значения статических нагрузок прилагаемых к ВФ KRINNER согласно Протоколу испытаний №511 от 16.05.2011 ИЦ МИВ "СибНИИстрой":


Статика - все фундаменты


2. Отчет о научно-исследовательской работе винтовых свай:

Отчет АлтГТУ Часть 1.1 Работа свай в различных грунтовых условиях

Отчет АлтГТУ Часть 1.2 Работа свай в различных грунтовых условиях

Отчет АлтГТУ Часть 2 Работа свай в условиях морозного пучения


Скачать технические данные ВФ КРИННЕР



3.

Выписка из проекта «Отчёта «ИркутскНИИхиммаш»

о проведении исследовательской работы по определению срока службы винтовых свай двух типов при эксплуатации с вертикальной нагрузкой в 5 тонн в грунтах Иркутского региона:

  • свая типа I: конусная одновитковая лопастная неоцинкованная свая с диаметром ствола 108 мм, толщиной стенки ствола 4 мм, диаметром лопасти 300 мм, толщиной лопасти 6 мм;
  • свая типа II: конусная многовитковая шуруповидная оцинкованная свая КРИННЕР с диаметром ствола 76 мм, толщиной стенки ствола 3,5 мм, количеством витков 22 шт., шириной полки витка 10 мм, толщиной полки витка 2 мм»
